Corpusverwerking van meubels/Grootte 1
Productvoordelen:
- Zeer flexibele batchgrootte 1-systeem voor de verwerking van meubelcorpusdelen
- Verwerking van gelamineerde spaan- en MDF-platen met afmetingen van 240 mm x 120 mm tot 2800 mm x 1300 mm
- Vereiste prestaties van meer dan 600 onderdelen per shift
- Zeer flexibele shuttle-omloop als werkstuktransport- en werkstukklemsysteem
- Precisiegecompenseerde industriële robots voor het boren en plaatsen van beslag
- Directe integratie in het productiecontrolesysteem van de klant voor flexibele verwerking van de productiebatch
- Automatisch laden en lossen met directe verbinding naar de AGV's van de klant

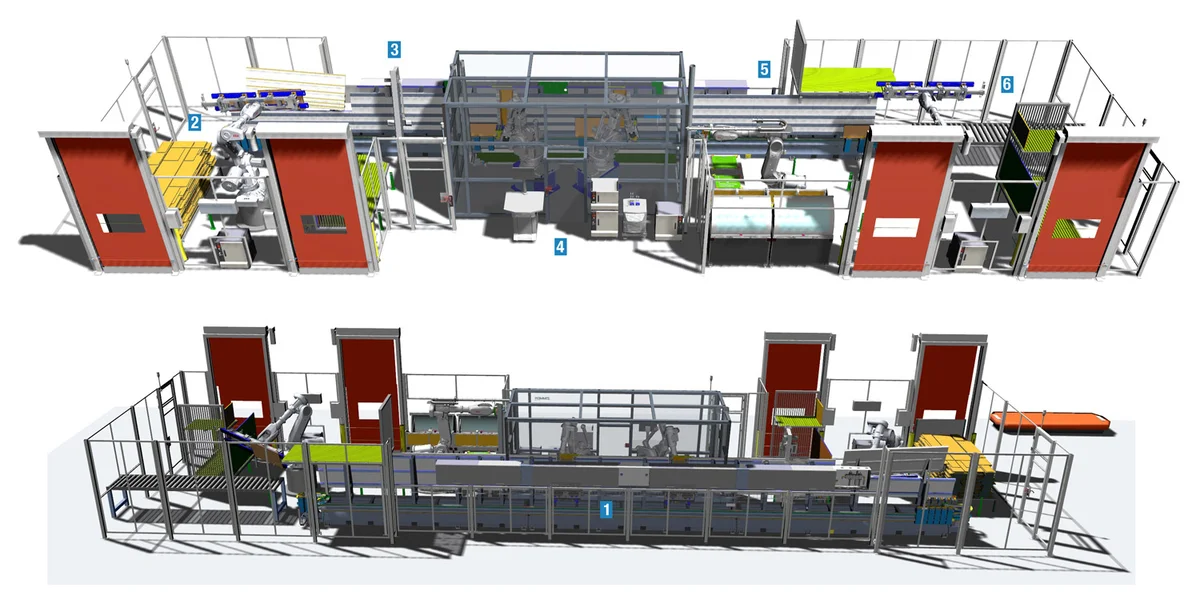

1 Basismachine met modulair transportsysteem
2 Laadmodule
3 Meetmodule
4 Verwerkingsmodule
5 Beslagplaatsingsmodule
6 Losmodule

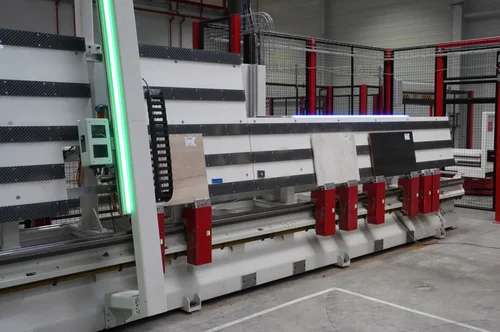

Modulair transportsysteem
Productvoordelen:
- Flexibel transportsysteem bestaande uit een machinebed met lineaire geleidingen en tandheugels, roterende transferunits, intelligente bewegingseenheden (shuttles), besturingssysteem en gebruikersinterface
- Hoge positioneringsnauwkeurigheid gecombineerd met hoge belastbaarheid en draagkracht in de bewegingsrichting
- Schaalbaar systeem wat betreft omlooplengte en aantal shuttles
- Onafhankelijk programmeerbare shuttles wat betreft positie, snelheid en versnelling
- Dynamische configuratie van samenstellingen met flexibele besturing van alle shuttles als master of slave

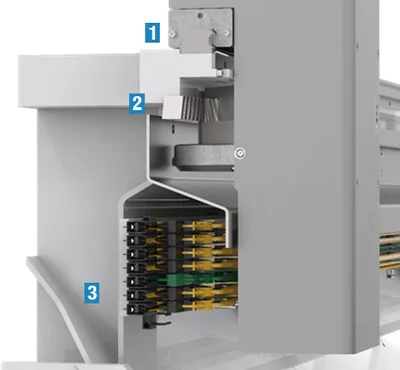

1 Lineaire geleidingen voor de opname van gewichts- en bewerkingskrachten
2 Geoptimaliseerde tandheugelaandrijving voor de hoogste eisen aan lineaire aandrijfsystemen
3 Overdracht van elektrische energie en informatie (CAN-bus) via schuifcontacten
Laadmodule
Productvoordelen:
- Belading van twee onafhankelijke opslaglocaties parallel aan de productie via AGV met muting-functie

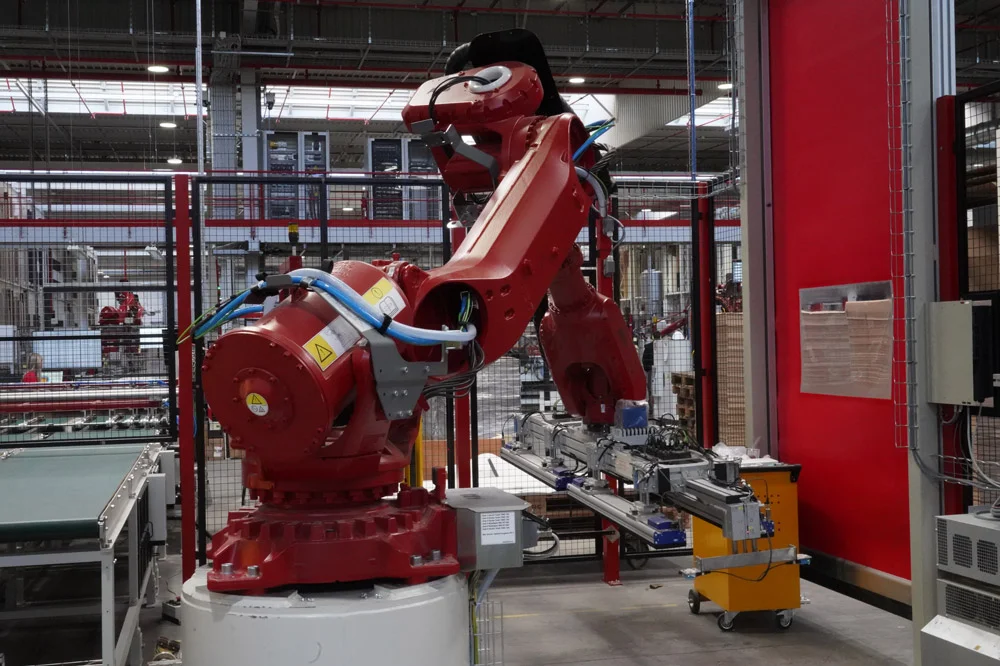

- 6-armige robot met individueel regelbare viervoudige zuigbalk
- Spoorgewijze belading van de nieuwe onderdelenstapel en afzonderlijke belading uit de rekwagen
- Labelvrije uitlezing van de stapelgegevens direct via het productiecontrolesysteem van de klant
- Uitlijning en scheiding via uitlijnstation met plausibiliteitscontrole
- Klaarzetting en positionering van de shuttles afhankelijk van de onderdeelgrootte

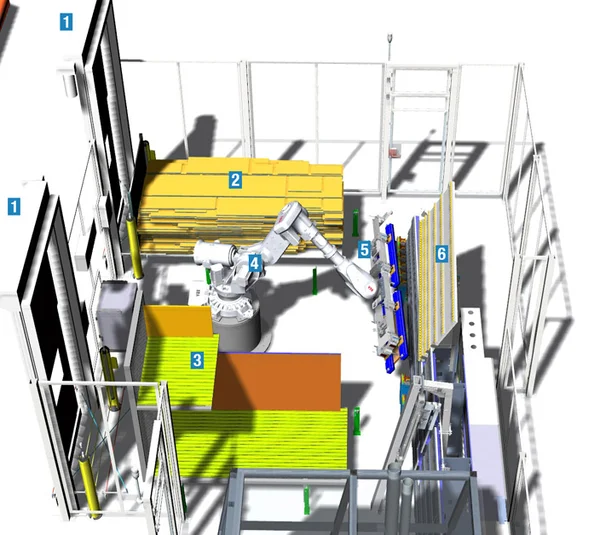

1 Snelloopdeuren met muting-functie voor automatisch laden met AGV's
2 Werkstuktoevoer als stapel
3 Werkstuktoevoer in een rekwagen voor bewerking aan de achterzijde
4 Beladingsrobot
5 Zuigdoorgang voor track belading
6 Uitlijnstation
Meetmodule
Productvoordelen:
- Contactloos meten van productlengte en -hoogte in doorvoer
- Plausibiliteitscontrole van productvoorziening Compensatie van maatafwijkingen en hoekfouten

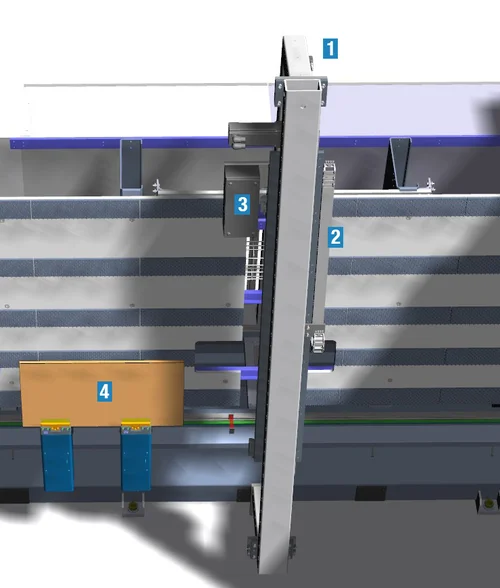

1 Meetbrug
2 Lineaire as
3 Contactloze meetsensor (lijnsensor)
4 Werkstuk in shuttle

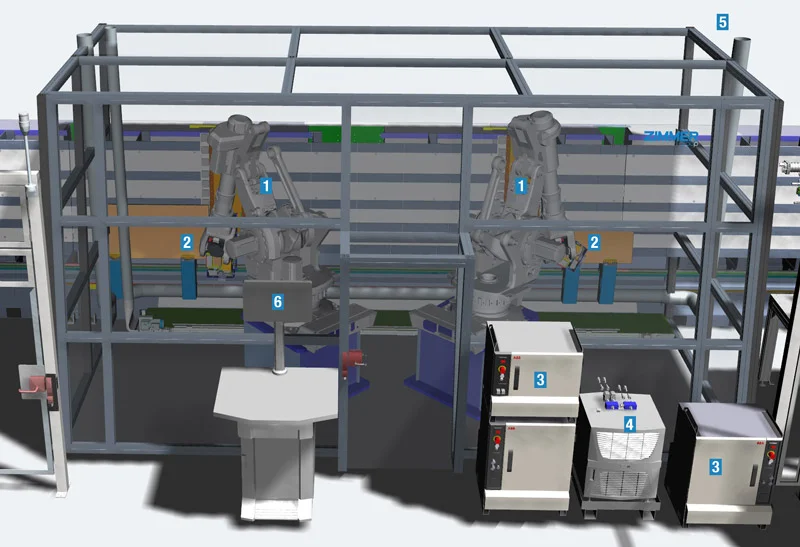

Verwerkingsmodule
Productvoordelen:
- Bewerking door twee precisie-gecompenseerde ABB-bewerkingsrobots en multifunctionele bewerkingskoppen met individueel instelbare bewerkingseenheden
- Uitvoering van alle noodzakelijke bewerkingsfuncties: Groeven maken, frezen, Clamex-frezen, horizontaal en verticaal boren, rijboren
- Dynamische verdeling van de bewerking door voorgeschakelde booroptimalisatie naar de twee bewerkingsrobots voor optimalisatie van de prestaties
1 ABB-bewerkingsrobot
2 Bewerkingskop
3 Robotbesturing
4 Spindelkoeling
5 Beschermingscabine met afzuiging
6 Bedieningsterminal
Beslagplaatsingsmodule
Productvoordelen:
- Programmagestuurd instellen van verschillende soorten beslagen door een robot met een instelkop voor meerdere beslagen
- Handmatig laden van de beslagen op stapelbare trays in het overdrachtstation
- Klaarzetten van de beslagen door de robot door de trays in een uitlijnstation te plaatsen

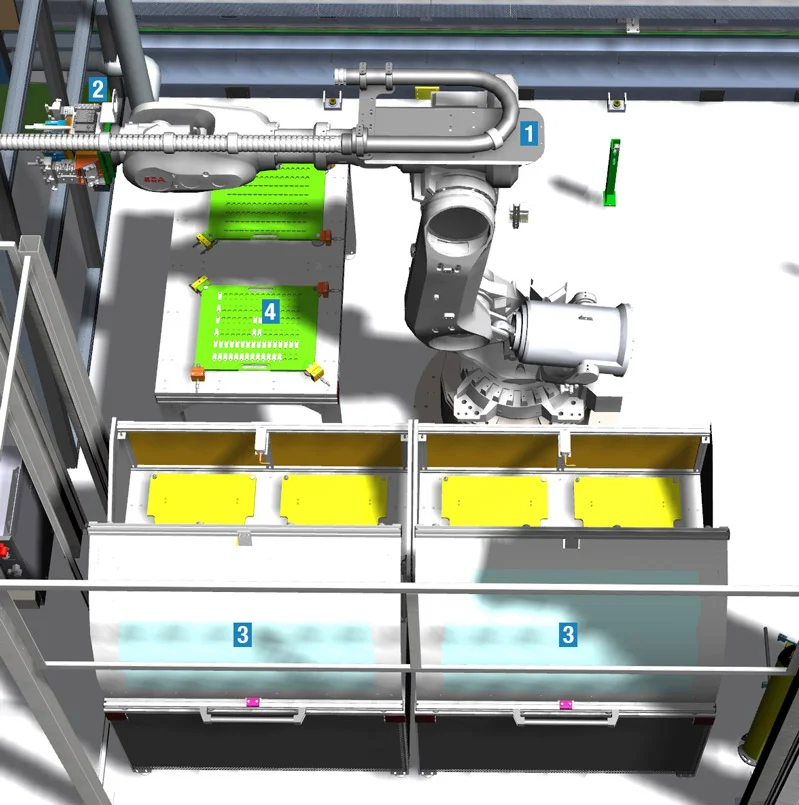

1 Bewerkingsrobot
2 Beslagplaatsingskop
3 Laadstation voor beslagen
4 Uitlijnings- en verzamelstation
Losmodule
Productvoordelen:
- Volledig automatisch lossen door 6-armige robot met individueel regelbare viervoudige zuigdoorgang
- Dynamische prioriteitsbepaling van werkstukplaatsing op transportband, rekwagen of bufferopslag
- Tijdsparallel afhalen van rekwagens via AGV met muting-functie

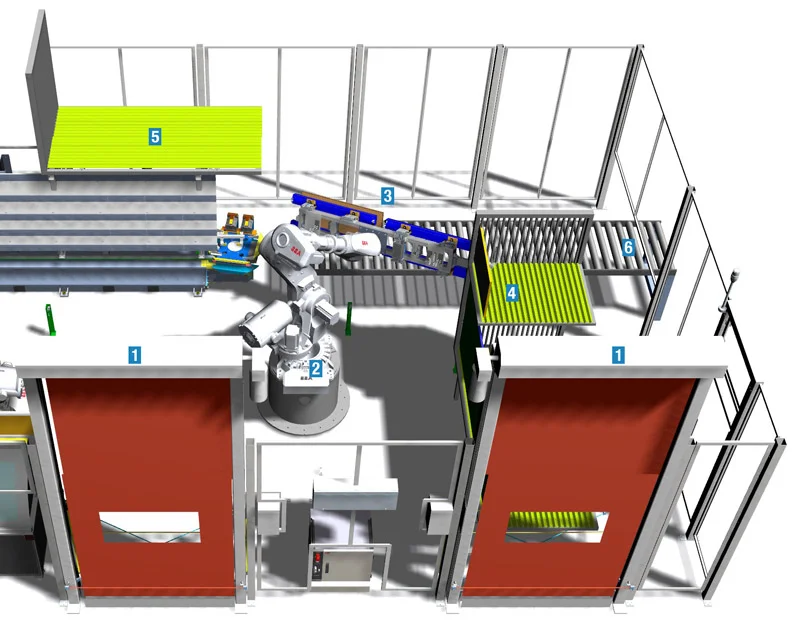

1 Snelloopdeuren met muting-functie voor automatisch werkstuktransport met AGV
2 Losrobot
3 Zuigbalk
4 Rekwagen voor het neerleggen van onderdelen voor nabewerking
5 Tussenbuffer
6 Rollenbaan voor werkstuktransport
Bewerkingskop
Productvoordelen:
- Modulaire multifunctionele kop voor de uitvoering van de verschillende functies op de bewerkingsmodule
- Projectspecifiek ontwerp van de multifunctionele kop voor minimale benodigde ruimte en minimale inspanning voor gereedschapswissel
- Booruitrusting voor boorbewerking in afzonderlijke serie

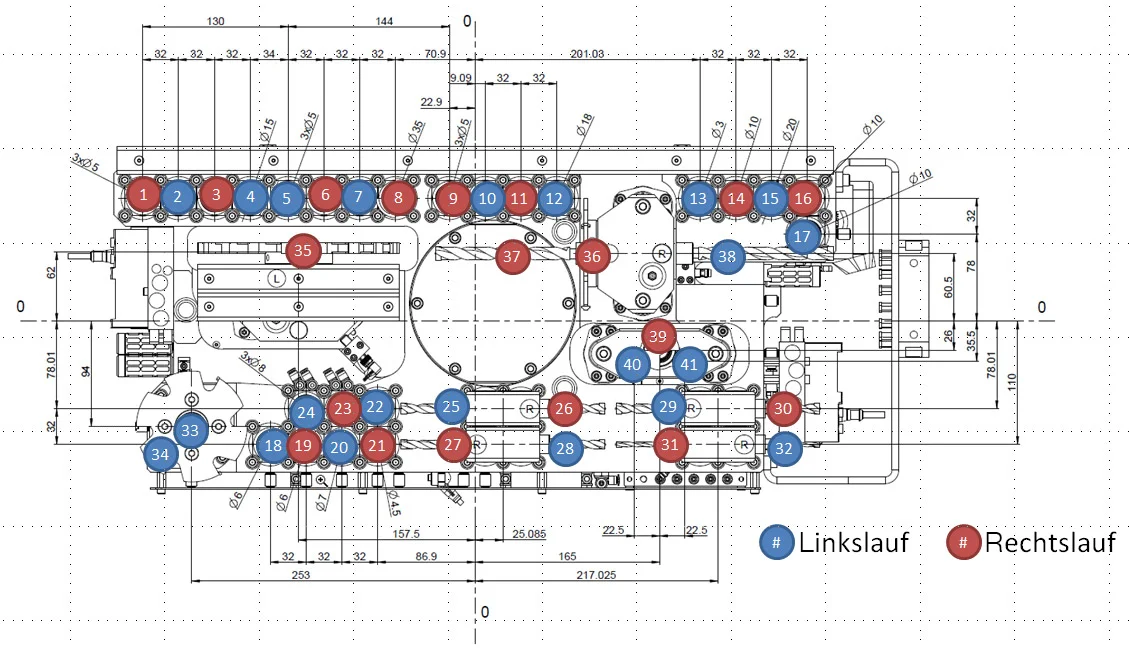

1-24 Verticale boorspindels met snelspanboorhouder
25-31 Horizontale boorspindels met Weldon-bevestiging
33 Klemfrees
34 Clamex verticaal
35 Groevenzaag
36 Clamex horizontaal
37-38 Voetboor
39-41 Scharnierbooreenheid
