Kompakte Klemmelemente
Leistungsstark unter dem Gehäuse
Bewährte Klemm- und Bremstechnik für Standard- und Kompaktzylinder: Die Serie CBPS erweitert das Portfolio der Zimmer Group um eine innovative Klemm- und Bremslösung für Pneumatikzylinder. Das System wird direkt auf Standard- und Kompaktzylinder montiert und lässt sich dank normierter Schnittstellen ohne großen Konstruktionsaufwand integrieren.
Auf Basis des tausendfach bewährten Know-hows im Bereich Klemm- und Bremstechnik kombiniert die Serie CBPS höchste Haltekräfte mit einer besonders kompakten Bauweise. Das Klemmelement bietet mindestens die doppelte Kraft eines vergleichbaren Pneumatikzylinders und eignet sich somit auch für anspruchsvolle und sicherheitskritische Anwendungen.
Ob Klemmen oder Bremsen – mit der Serie CBPS erhöhen Sie die Prozesssicherheit Ihrer Anlage und profitieren von einer wirtschaftlichen Lösung für neue und bestehende Maschinenkonzepte.
Ihre Vorteile:
- Mehr Leistung auf weniger Bauraum: kompakter und leichter als der Benchmark bei vergleichbarer oder höherer Klemmkraft.
- Sicherheit für dynamische Anwendungen: explizite Eignung für Bremsaufgaben, nicht nur Halten, sowie definierte Lebensdauerwerte für statische und dynamische Zyklen.
- Einfache Auslegung und Integration: ISO-nahe Kolbenstangentoleranzen, integrierbare Sensorik, montagefreundliche Bauweise.
- Hohe Verfügbarkeit für Standardanwendungen: 2 verschiedene Ausführungen, jeweils für Standardzylinder (ISO 15552) und Kompaktzylinder (ISO 21287) sowie ein breiter Temperatur- und Druckbereich für den industriellen Alltag.
Die Benefits auf einen Blick
Mehr Sicherheit und Performance für Ihre Pneumatikzylinder
Viele Klemm- und Bremssysteme benötigen zusätzlichen Bauraum oder aufwendige Anpassungen. Die Serie CBPS wurde speziell entwickelt, um sich nahtlos in bestehende Pneumatiksysteme zu integrieren. Die Zimmer Group bietet eines der kompaktesten Pneumatikzylinder Bremselemente auf dem Markt, das sich durch hohe Haltekraft, lange Lebensdauer und eine echte Bremsfunktion auszeichnet – ideal für sichere, platzsparende Lösungen an Pneumatikzylindern.
Durch die Kombination aus kompakter Bauform, hoher Leistungsfähigkeit und einfacher Adaption entsteht eine Lösung, die sowohl technisch als auch wirtschaftlich überzeugt.
Kompakte Bauform
- Kürzer und leichter als der Benchmark
- Keine störenden Konturen in Höhe und Breite
- Ideal für beengte Bauräume
Hohe Klemmkraft bei niedrigem Druck
- Mindestbetriebsdruck 4,0 bar
- Haltekraft beträgt min. 2x Kraft des Pneumatikzylinders
- Hohe Leistungsdichte, ideal für moderne Pneumatiknetze
Lange Lebensdauer
- 5 Mio. statische Zyklen (B10d)
- Bis zu 2.000 dynamische Zyklen
- Konzipiert für den kontinuierlichen industriellen Einsatz
Bremsen und Halten
- Echte Bremsfunktion
- Konformitätserklärung und Zertifizierung nach DIN EN ISO 13849-1/-2 für höchste Maschinensicherheit
Einfache Integration
- Standard-Kolbenstangen oder Wellen mit Toleranzen: f8 / g8 / h7
- Sensorabfrage „Klemmung offen/geschlossen“ möglich
- Schnittstelle zur einfachen Anbindung an Pneumatikzylinder
Breites Anwendungsspektrum
- Temperatur: -10 °C bis +70 °C
- Geeignet für typische industrielle Umgebungen
- Schutz vor Umgebungseinflüssen durch integrierten Abstreifer
Zubehör für optimale Prozesse
Perfekt integriert – bis ins Detail

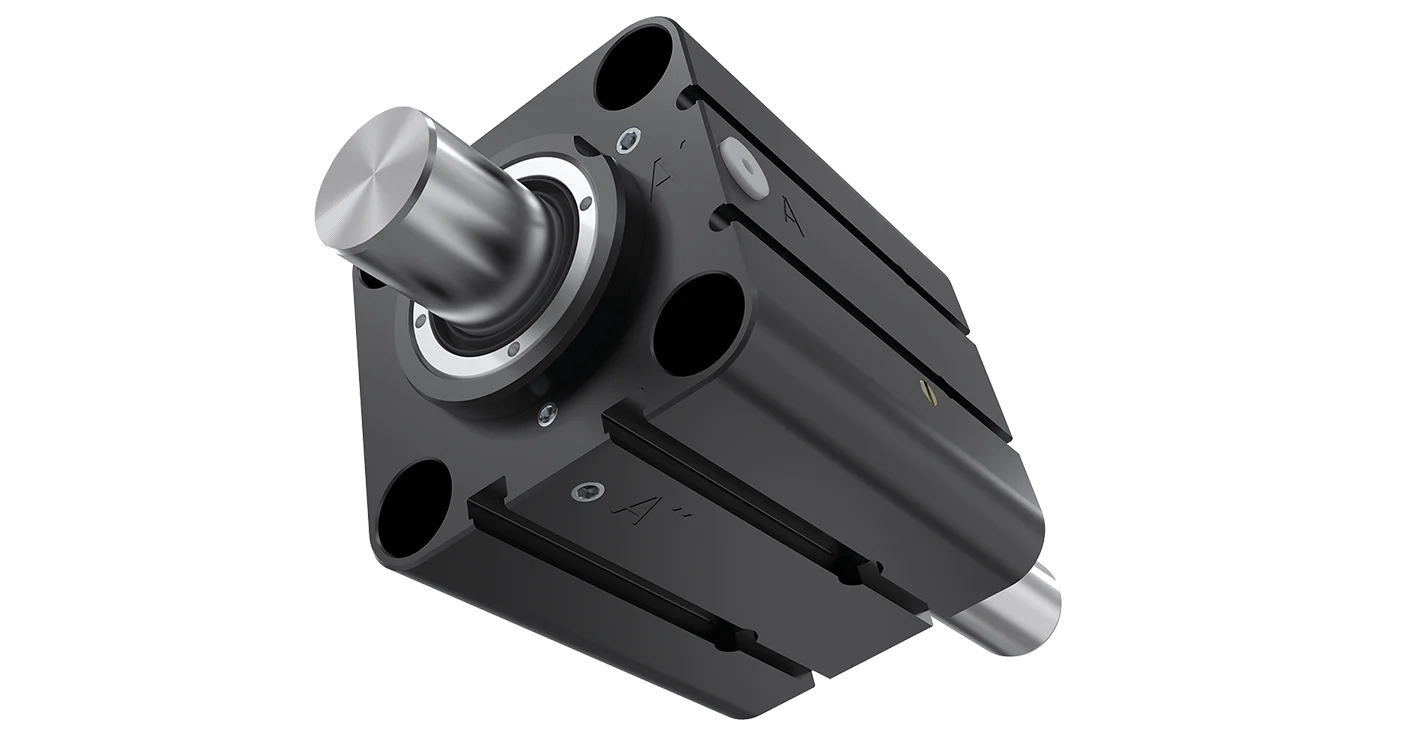

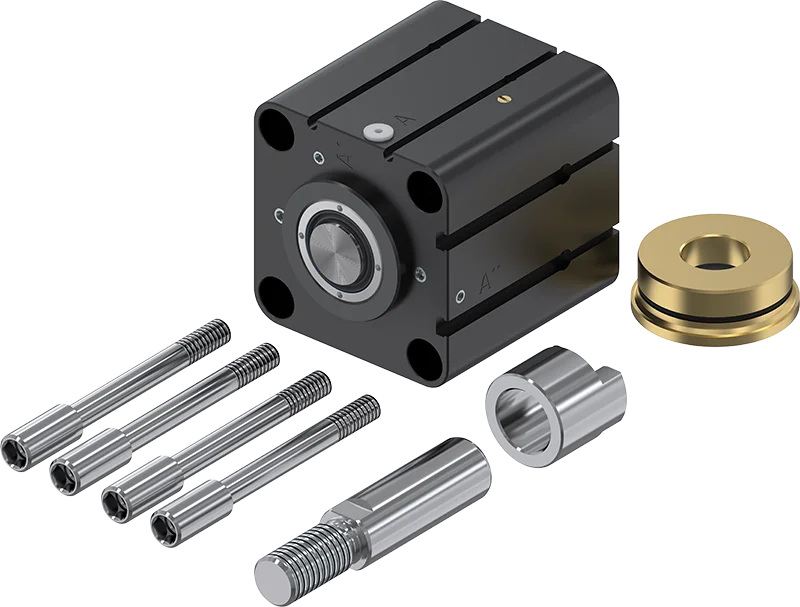

Durchdachtes Zubehör sorgt dafür, dass sich das Klemm- und Bremselement schnell und einfach in bestehende Anwendungen integrieren lässt. Führungsbuchsen (Gleitlager), Kolbenstangenverlängerungen für Innen- und Außengewinde sowie spezielle Befestigungsschrauben ermöglichen eine optimale Anpassung an die jeweilige Einbausituation.
Ein besonderer Vorteil sind die Befestigungsschrauben mit integriertem Gewinde. Da bei Pneumatikzylindern häufig Zubehör direkt am Zylinderende montiert wird, bleiben die gewohnten Befestigungsmöglichkeiten auch nach der Installation des Klemm- oder Bremselements vollständig erhalten. Vorhandene Komponenten können unverändert weiterverwendet werden.
So profitieren Sie von einer Lösung, die sich nahtlos in bestehende Konstruktionen einfügt, den Engineering-Aufwand reduziert und eine schnelle Inbetriebnahme ermöglicht.
Montagevarianten
So kompakt wie vielseitig einsetzbar. Hier sehen Sie einige Montagevarianten, die mit der Serie CBPS möglich sind:

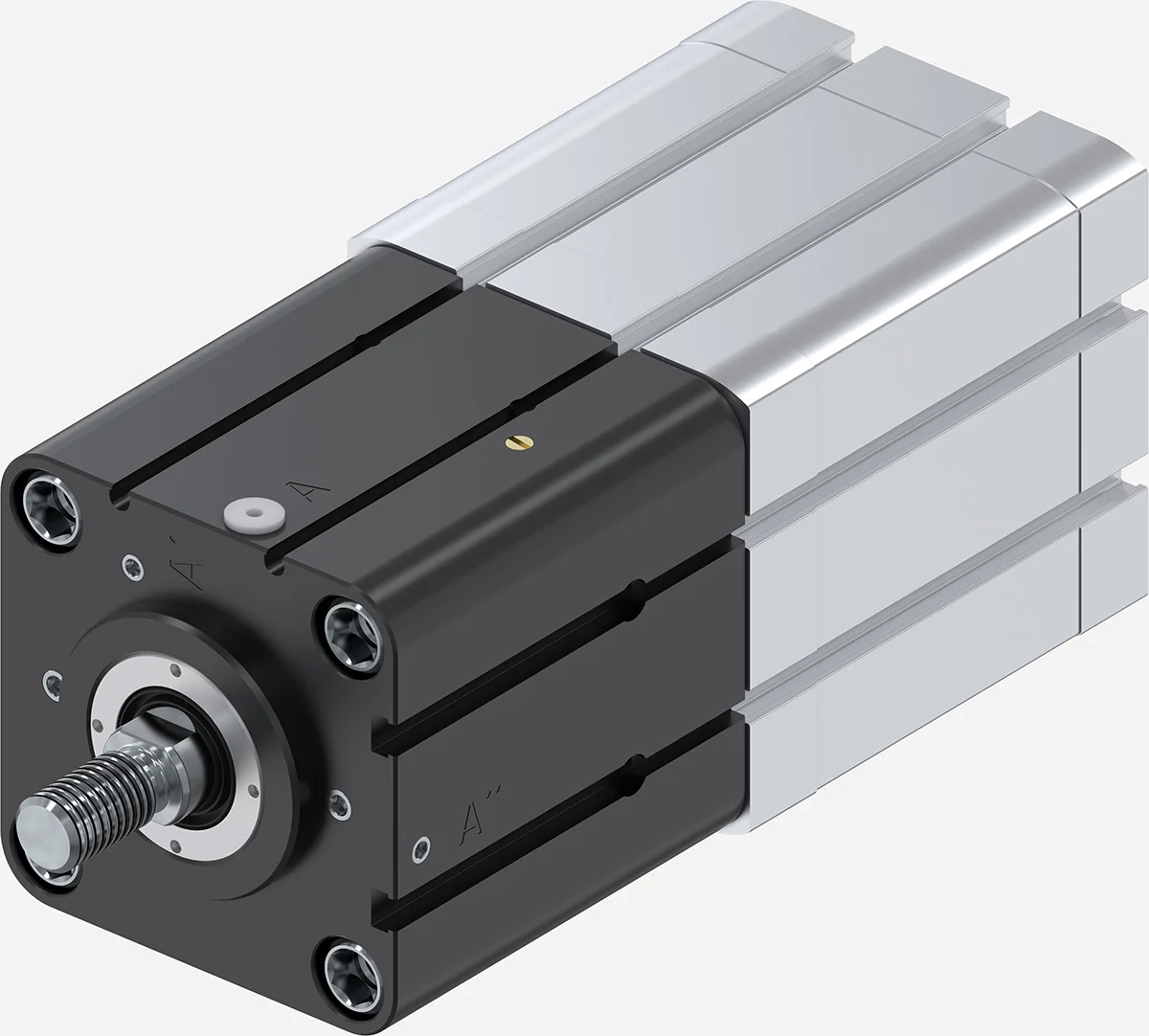

CBPS auf einem Zylinder montiert.

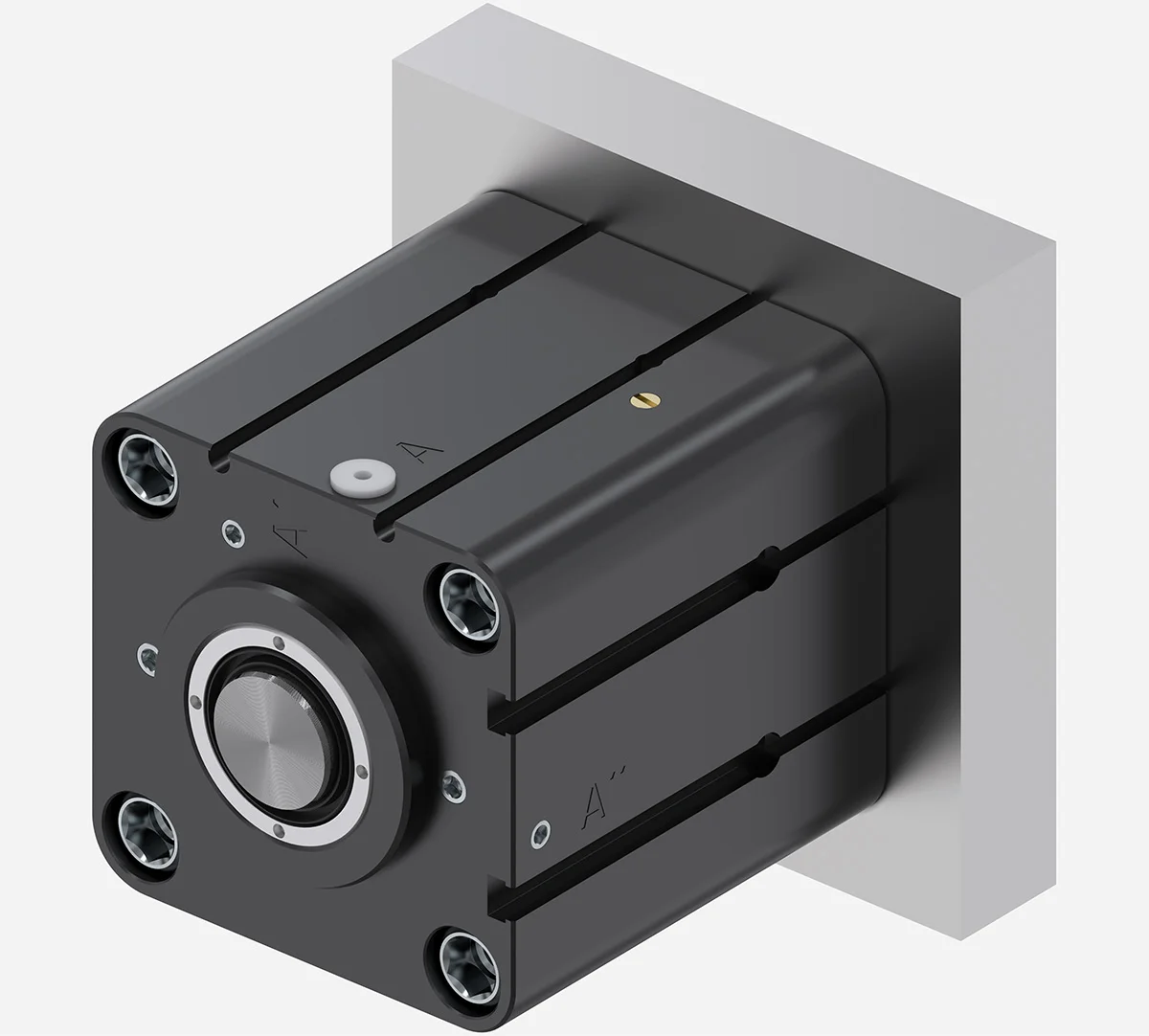

CBPS auf einer Platte ohne Zylinder zur Klemmung von Rundführungen.

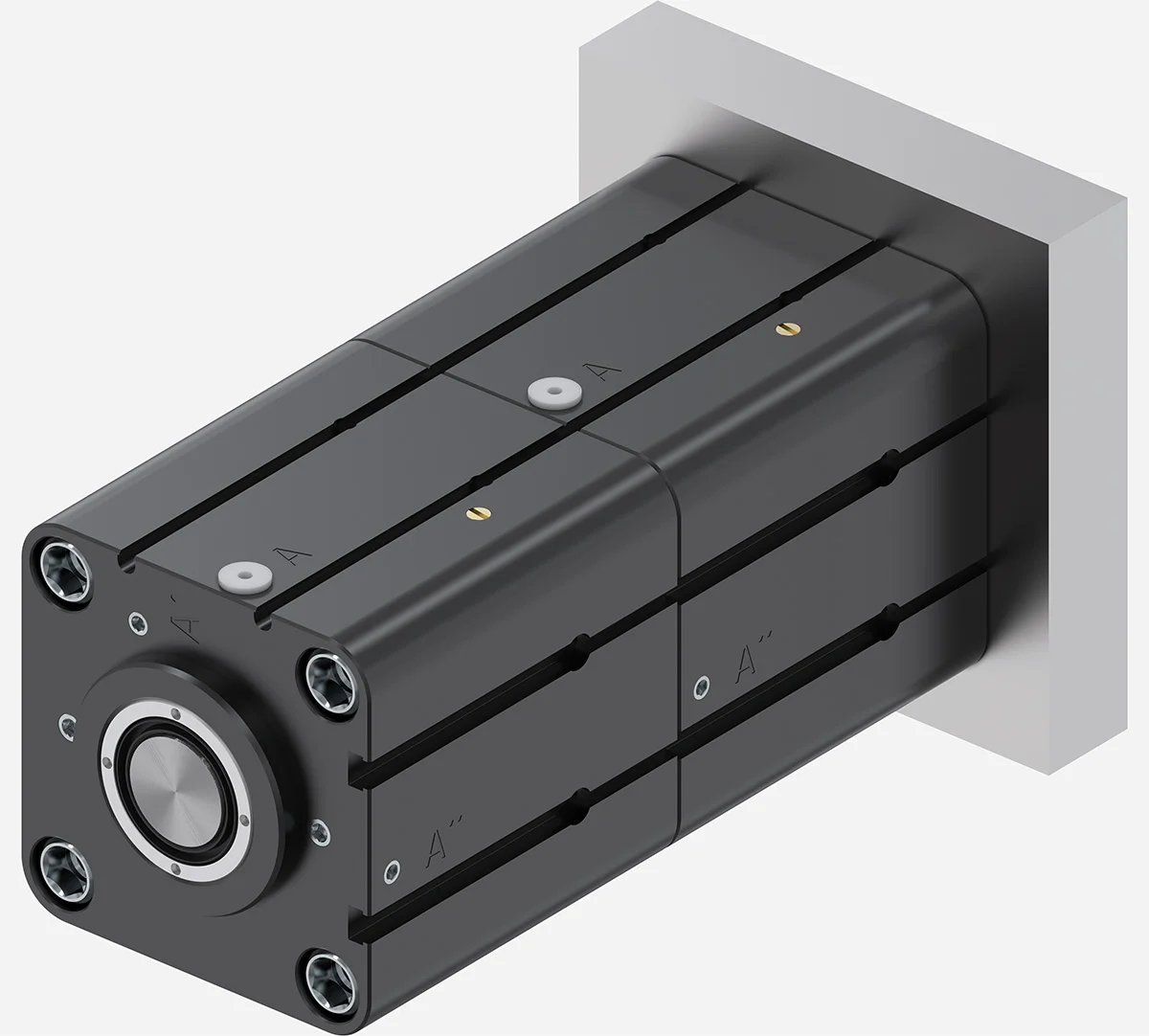

Mehrere Klemmungen können übereinander gestapelt werden, um eine höhere Haltekraft zu erzielen.
