Komponentenreferenz

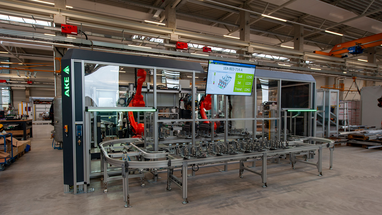

Buckelschweißanlage
Werkzeugwechsler | Komponenten | Maschinen- und Anlagenbau | Metall
2-Backen-Parallelgreifer
Serie GEP2000

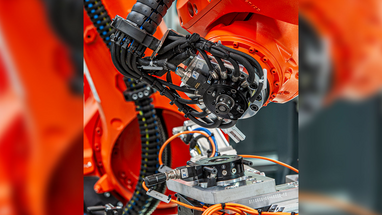

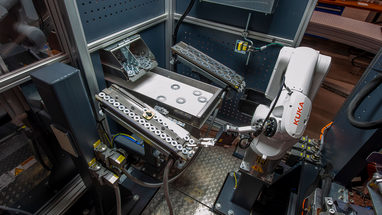

Werkzeugwechsler
Serie WWR
- Für geringe bis hohe Traglasten geeignet
- Anschlussflansch nach EN ISO 9409-1: TK 40 ... TK 160
- mit 4 ... 10 pneumatischen Durchführungen
- Energieelemente zur Übertragung weiterer Medien optional erhältlich
2. Werkzeugwechsler
- Für geringe bis hohe Traglasten geeignet
- Anschlussflansch nach EN ISO 9409-1: TK 40 ... TK 160
- mit 4 ... 10 pneumatischen Durchführungen
- Energieelemente zur Übertragung weiterer Medien optional erhältlich
Highlights und Technische Daten
10 Mio. wartungsfreie Zyklen (max.)
Integrierte Abfrage
IP40
Mechanische Selbsthemmung
Positionierbar
Verbaute Standardkomponenten

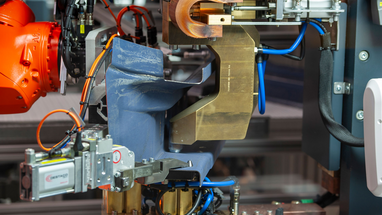

2-Backen-Parallelgreifer
Serie GEP2000
elektrisch
Hub pro Backe
6 mm - 20 mm
Greifkraft
145 N - 500 N
Greifbackenlänge
60 mm - 120 mm
Wartungsfreie Zyklen max.
10 Millionen
Reinraumklasse
2
IP-Klasse
IP40 / IP54
Gewicht
0.18 kg - 1.3 kg
Werkzeugwechsler
Serie WWR
pneumatisch
Anschlussflansch nach EN ISO 9409-1
40 / 50 / 63 / 80 / 100 / 125 / 160
Energieübertragung pneumatisch
4 / 10
Energieübertragung elektrisch
optional
Verriegelungshub
0.3 mm - 1.3 mm
Wiederholgenauigkeit in Z
0.01 mm
Wiederholgenauigkeit in X, Y
0.02 mm
Gewicht
0.09 kg - 3.8 kg
