GG1085NC
Fin de série
Remarque concernant le modèle en fin de série
Ce produit fait partie de nos modèles en fin de série. Vous le trouverez toujours ici afin d’obtenir des informations techniques et une assistance. Si vous avez des questions concernant ce produit, veuillez utiliser le formulaire de contact. Nous serons ravis de vous aider !
Pince angulaire deux mors
Série GG1000
Équipement/Options
10 millions de cycles sans maintenance (max.)
Fermeture à ressort C
IP40
Capteur magnétique
Capteur inductif
Joint air de barrage
Mors de préhension avec possibilité de fixation par les cotés
Données techniques
| Course par mors | 20 [°] |
| Couple de préhension à la fermetrue | 120 [Nm] |
| Couple de préhension assuré par des ressorts | 18 [Nm] |
| Force de préhension à la fermeture à 0° | 7120 [N] |
| Force de préhension à la fermeture max. (à 20°) | 9670 [N] |
| Force de préhension assurée par le ressort (à 0°) | 1040 [N] |
| Force de préhension assurée par le ressort (à 20°) | 3600 [N] |
| Temps de fermeture | 0.05 [s] |
| Temps d'ouverture | 0.1 [s] |
| Précision de répétition +/- | 0.05 [mm] |
| Pression de service min. | 4 [bar] |
| Pression de service max. | 8 [bar] |
| Pression de service nominal | 6 [bar] |
| Température de fonctionnement min. | 5 [°C] |
| Température de fonctionnement max. | +80 [°C] |
| Volume du vérin par cycle | 145 [cm³] |
| Poids | 2.8 [kg] |

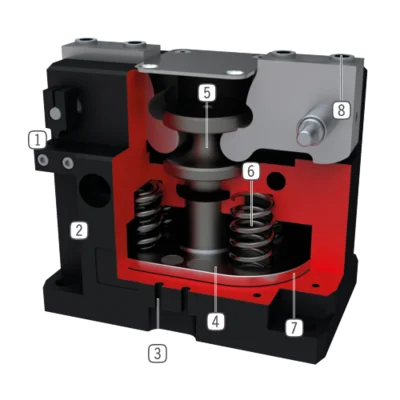

Avantages en détail
- Came de détection réglable
- pour détection de position
- Boîtier robuste et léger
- Alliage aluminium anodisé
- Rainure de détection
- rainure en forme C pour le positionnement des détecteurs magnétiques
- Aimant permanent
- emetteur pour détection magnétique
- Transmission par levier avec guidage forcé
- mouvement synchrone des mors de la pince
- Verrouillage de la force de préhension intégré
- ressort intégré dans la chambre du vérin comme accumulateur d‘énergie
- Entraînement
- vérin pneumatique à double effet
- Douilles de centrage démontables
- positionnement rapide et économique des mors de préhension
