Les pinces pneumatiques haut de gamme de la série 5000 ont été plusieurs fois récompensées pour leurs glissières profilées entièrement en acier trempé, au revêtement extrêmement robuste qui leur permet véritablement de tout faire. Conçues pour un usage vraiment universel, elles possèdent une série de caractéristiques (vitesse, grande force de préhension, grande longueur du mors de préhension) et représentent la solution adéquate pour chaque application !
Famille de produits 5000
Les pinces universelles, adaptées à chaque application. De la pince angulaire à la pince parallèle en passant par la pince concentrique, vous avez le choix avec la série 5000 !
VOS AVANTAGES
- Steel Linear Guide – notre guidage le plus sûr et le plus précis
- Protection contre la corrosion et étanchéité jusqu’à IP67 – pour les paramètres environnementaux les plus défavorables
- Jusqu’à 30 millions de cycles sans entretien – produire en toute sérénité
- Pneumatique, pneumatique intelligent, électrique – flexible grâce à 3 concepts d’entraînement
- 1 schéma de perçage pour les fixations, pour 3 concepts d’entraînement – aucun frais de construction lors du remplacement
RESTE ÉTANCHE - DANS TOUTES LES DIFFICULTÉS
Toutes les pinces haut de gamme de la série 5000 sont protégées contre la corrosion et étanches selon IP64. Elles sont donc protégées contre les pénétrations de poussière et les projections d’eau de toutes directions. L’ajout d’un dispositif de protection permet même d’atteindre un indice IP67 (étanche à la poussière et protection contre les effets d’une immersion temporaire).

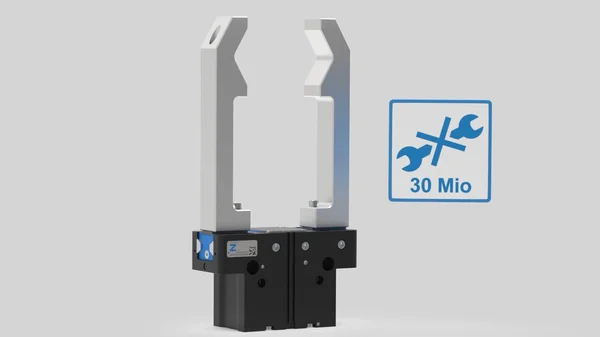

L’ENDURANTE
Grâce à leur faible coefficient de frottement, leur conception compacte et leur bonne capacité de fonctionnement en cas d'urgence, les pinces de la série 5000 sont capables d'effectuer au moins 30 millions de cycles sans maintenance. En bref, elles ont les meilleurs atouts en main pour assurer un processus de production fiable, durable et sûr !
ÉQUIPÉS POUR L’AVENIR
Vous êtes prêts pour l’Industrie 4.0 et vous recherchez la pince adaptée ? Alors nous vous proposons notre variante IL de la série 5000. Ces pinces hybrides pneumatiques-électriques IO-Link conviennent particulièrement aux utilisateurs qui franchissent le pas des pinces Industrie 4.0, mais ne souhaitent pas renoncer à un entraînement pneumatique. Les pinces présentent un capteur intégré qui détecte la position des mors de préhension de l’ordre de +/- 0,05 mm. Ceci permet non seulement de surveiller le processus, mais aussi par exemple d’identifier les pièces à usiner à l’aide de leur diamètre. Par ailleurs, un total de 32 jeux de données relatives aux pièces à usiner peut être programmé dans les pinces des séries.
Nous vous présentons ici étape par étape comment intégrer la pince IO-Link dans votre environnement API :

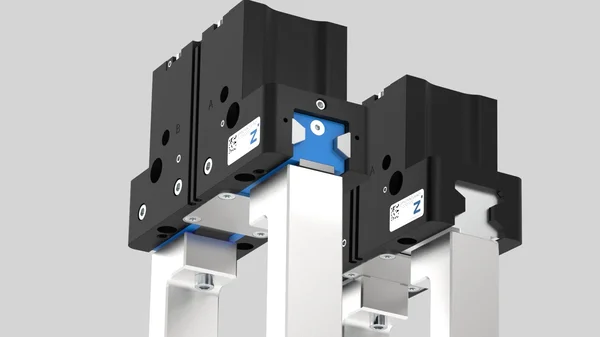

L’EMBARRAS DU CHOIX
Nos pinces à glissière entièrement en acier (Steel Linear Guide) ne sont pas notre seule option. Laissez-vous aussi tenter par nos modèles à glissières profilées en acier et aluminium (Aluminum Linear Guide). Particulièrement attractives pour nos clients en quête du bon rapport qualité-prix, ces pinces ne font aucun compromis sur la qualité qui fait la réputation de Zimmer Group. Au niveau technique, les pinces GPP/GPD5000AL dépassent toutes les pinces à rainures en T avec leurs glissières profilées en acier et aluminium. Elles sont au moins équivalentes aux pinces avec glissières crantées présentes sur le marché. Avec sa qualité sans compromis « Made in Germany », Zimmer Group garantit jusqu’à 15 millions de cycles sans maintenance.
RÉFÉRENCE – DES DIFFÉRENCES SAISISSANTES
Accessoires
Les pinces de la série 5000 présentent une multitude de solutions détaillées qui facilitent leur utilisation au quotidien. De plus, nous proposons une large palette d’accessoires pour pinces tels que des mors universels, de réglage ou interchangeables, mais aussi des pièces de pression à ressort permettant de réduire nettement les charges qui s’appliquent sur les pinces, par exemple lors du processus d’assemblage.
Mors universels – UB5000
Utilisable immédiatement ou pour un usinage spécifi que ultérieur
Les pièces brutes du mors de préhension sont disponibles en aluminium (AL) et en acier (ST) et sont fi xées directement sur la pince à l’aide des vis fournies. Les ajustements nécessaires pour les douilles de centrage sont déjà disponibles à cet effet. Chaque mors de préhension nécessite un mors universel.
Mors de réglage – EB5000
Pour adapter la zone de préhension sans outil
En actionnant manuellement le mécanisme de verrouillage à ressort précontraint, le mors de réglage peut être décalé à l’intérieur des crans gradués. Les mors de réglage sont disponibles en aluminium (AL) et en acier (ST) en fonction des forces et couples exercés. Chaque mors de préhension nécessite un mors de réglage.
Mors interchangeables – WB5000
Ils permettent de remplacer rapidement différents mors de préhension
Chaque mors de préhension nécessite une partie fi xe et au minimum un kit de partie mobile, à déterminer en fonction du nombre de mors à changer. Le verrouillage manuel à l’aide de la clé Torx fournie avec la partie fi xe peut s’effectuer des deux côtés.
Pièce de pression – ADS5000
Disponible uniquement pour la SÉRIE GPD
Pour les mors de préhension ouverts, la pièce de pression sert à positionner par ressort la pièce à usiner contre une butée, ce qui permet de réduire considérablement les charges sur la pince lors de l’assemblage.
