Stacja odwracania elementów spawanych

Chwytaki trójszczękowe koncentryczne
Seria GD300

Ekstremalnie wytrzymałe prowadzenie w rowku o kształcie litery „T” pochłania wysokie siły i momenty
Osłona przeciwpyłowa zapewnia dodatkową ochronę w ekstremalnych warunkach (dostępna opcjonalnie)

więcej

Rozdzielacze obrotowe
Seria DVR

Odpowiednie dla małych i dużych obciążeń
Kołnierz przyłączeniowy zgodny z EN ISO 9409-1: TK40... TK160
Z 4...8 przepustami pneumatycznymi
Z 4...12 przepustami elektrycznymi

więcej

Ekstremalnie wytrzymałe prowadzenie w rowku o kształcie litery „T” pochłania wysokie siły i momenty
Osłona przeciwpyłowa zapewnia dodatkową ochronę w ekstremalnych warunkach (dostępna opcjonalnie)

więcej

Odpowiednie dla małych i dużych obciążeń
Kołnierz przyłączeniowy zgodny z EN ISO 9409-1: TK40... TK160
Z 4...8 przepustami pneumatycznymi
Z 4...12 przepustami elektrycznymi

więcej

Prośba o ofertę

Zadanie

Podczas produkcji bram garażowych u największego w Europie producenta bram garażowych stalowe wałki musiały być obracane, aby można je było spawać za pomocą robota spawalniczego MAG. Wyzwaniem były trudne warunki środowiskowe i odprowadzanie masy (prąd spawania).

Rozwiązanie

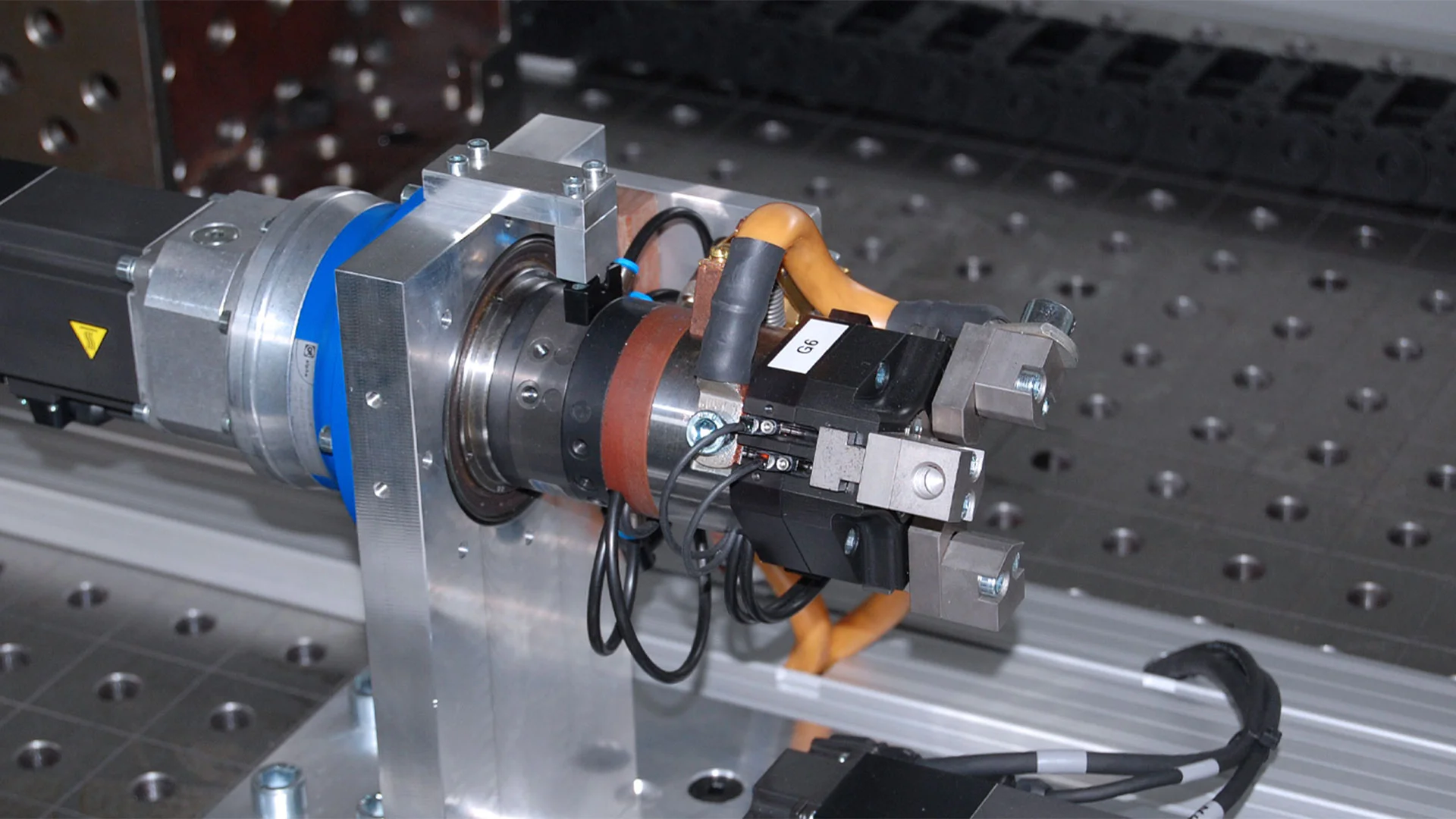

Rozwiązaniem była serwooś obrotowa w połączeniu z rozdzielaczem obrotowym firmy Zimmer i chwytakiem trójszczękowym. Chwytak trójszczękowy został użyty do pewnego przytrzymania elementów. Podczas uchwytu elementy były obracane serwomotorycznie, a masa była odprowadzana przez rozdzielacz obrotowy.

Najważniejsze informacje i dane techniczne

IP40
Pneumatyczne
Chwyt od zewnątrz
Urządzenie zabezpieczające siłę chwytu do utrzymania nacisku

Rodzaj napędu	PNEU
Maks. siła chwytania	750 [N]
Wizualizacja graficzna	KRAFT
Zabezpieczenie chwytaka	DRUCKSICHER
Skok maks.	12 [mm]
Klasa IP	IP40
Waga systemu	5 [kg]
Maks. waga elementu obrabianego	0.3 [kg]
Maks. temperatura elementu obrabianego	130 [°C]
