Odniesienie do systemu

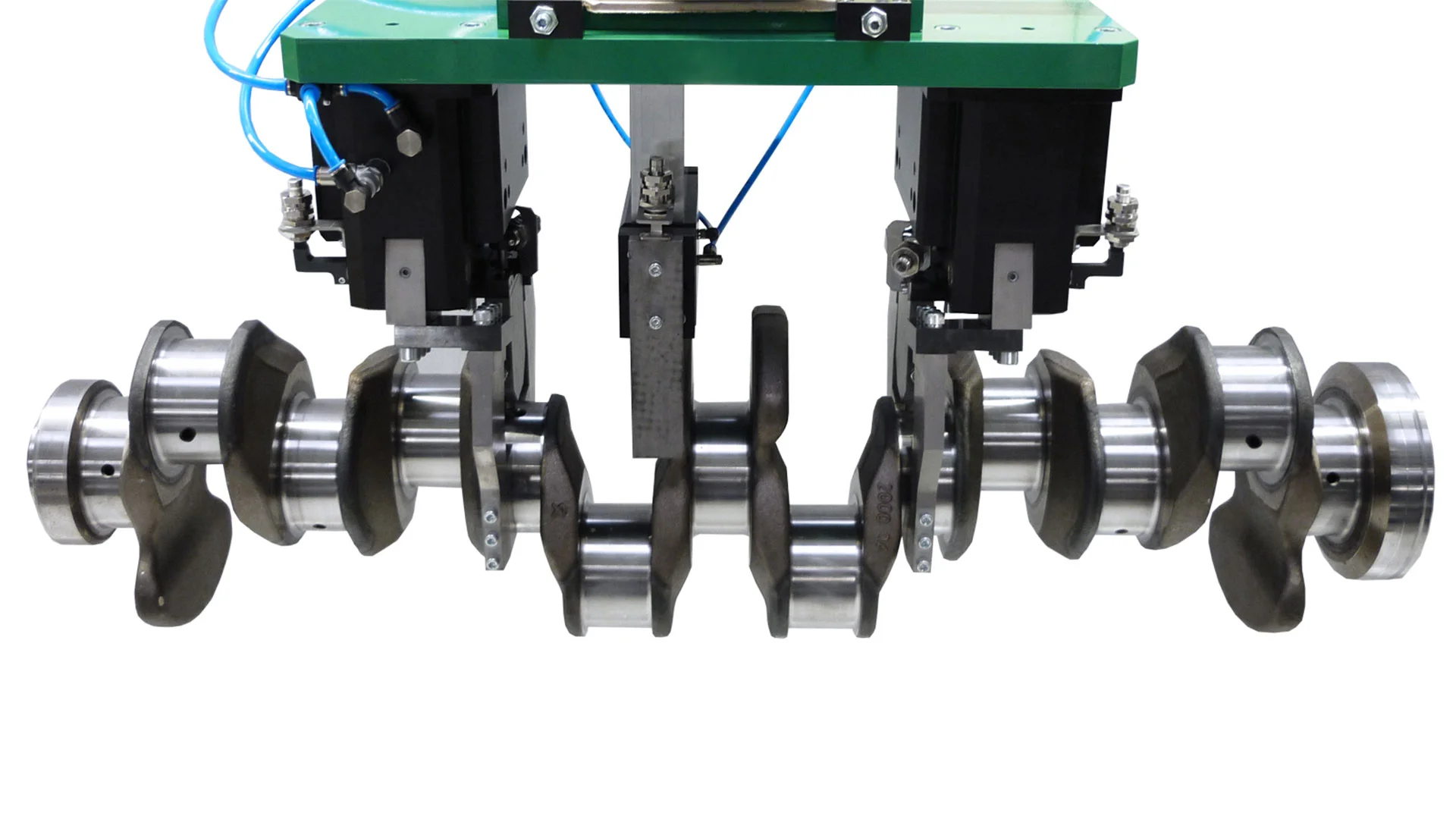

Chwytak do wałów korbowych
Rozwiązania systemowe | Mobilność | Samochód | Układ napędowy dla silników spalinowych
Chwytaki dwuszczękowe równoległe o dużym skoku
Seria MGH8000
Zadanie
Dla producenta samochodów ciężarowych wał korbowy o masie 110 kg musiał być wkładany do mocowadła tokarki z uwzględnieniem ustawienia promieniowego.
Rozwiązanie
Dzięki zastosowaniu standardowych komponentów firmy Zimmer Group można było zrealizować ekonomiczne rozwiązanie. Zastosowano dwa standardowe chwytaki kątowe serii GG1000; ustawienie promieniowe na łożysku współpracującym uzyskano za pomocą standardowego chwytaka MGH8350.
Najważniejsze informacje i dane techniczne
IP40
Pneumatyczne
Chwyt od zewnątrz
Urządzenie zabezpieczające siłę chwytu sprężyny
Dane techniczne
| Rodzaj napędu | PNEU |
| Maks. siła chwytania | 29000 [N] |
| Wizualizacja graficzna | FORM |
| Zabezpieczenie chwytaka | FED |
| Skok maks. | 40 ["] |
| Skok maks. | 200 [mm] |
| Klasa IP | IP40 |
| Waga systemu | 62 [kg] |
| Maks. waga elementu obrabianego | 110 [kg] |
| Maks. temperatura elementu obrabianego | 80 [°C] |
Wbudowane standardowe komponenty
